导向轮或校直轮应由接触材料和需要控制的几何状态来定义。确定内部轴承结构前，应先明确槽型、工作径、边缘圆角、跳动、表面状态和安装方式。
工作轮廓才是真正的产品接口
NLHB当前核实的系列地图只有两条产品路线：V槽轴承与U槽轴承。两种槽型对线材、帘线或其他运动材料的约束方式不同。
产品任务与设计边界
已核实的公开产品范围分为V槽和U槽两类导向轮轴承，工作槽直接加工在轴承外圈上，因此槽型几何与旋转精度必须同时评审。
材料、硬度、涂层和表面粗糙度应根据接触压力、磨损方式、污染环境及被导向材料的表面敏感性确定。其他异形轮廓需单独按图评审，不再列作当前标准系列。
系列地图

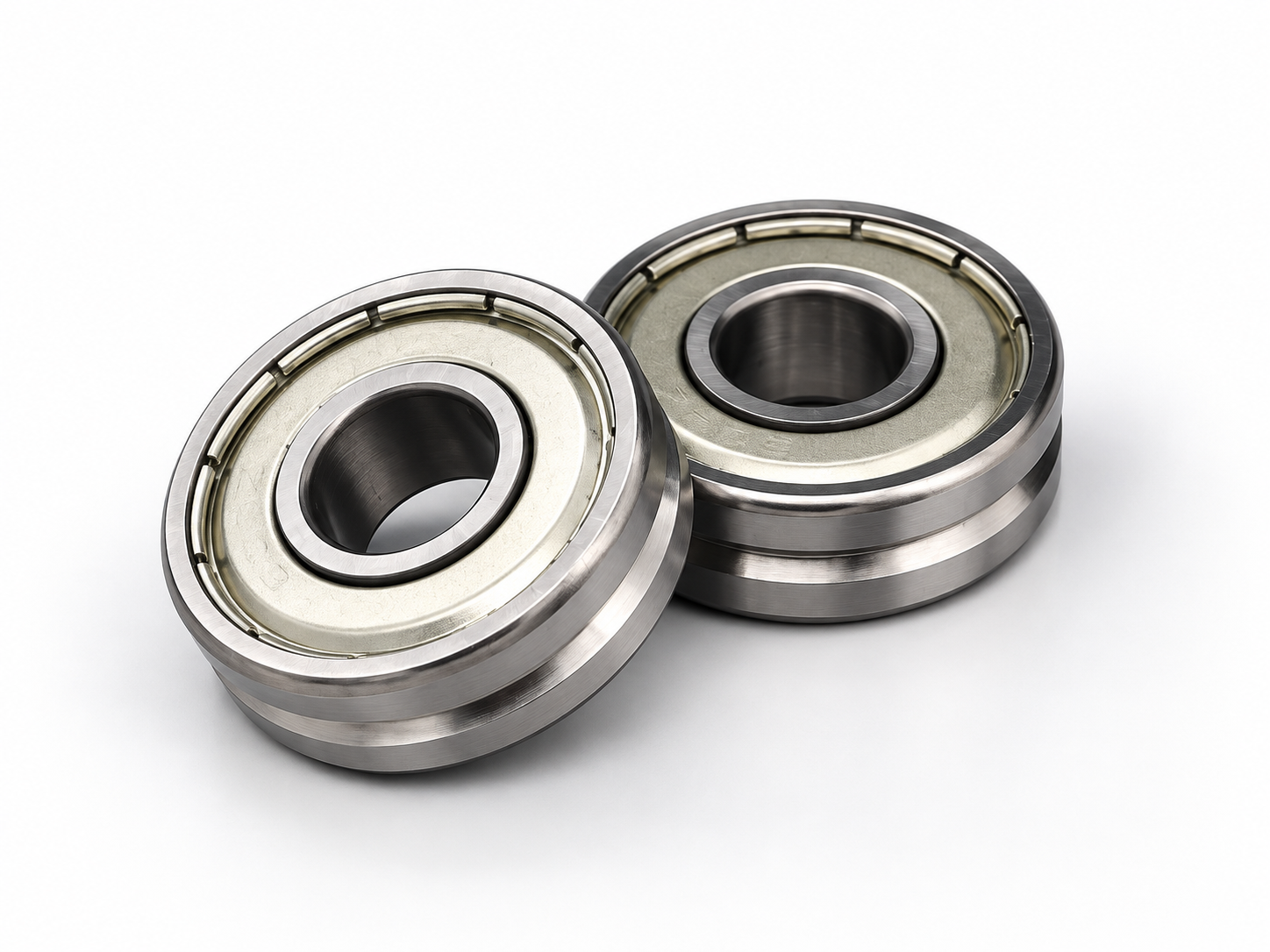

V槽导向轮轴承
外圈加工单道居中V槽，应明确槽角、接触位置、工作径和边缘过渡。

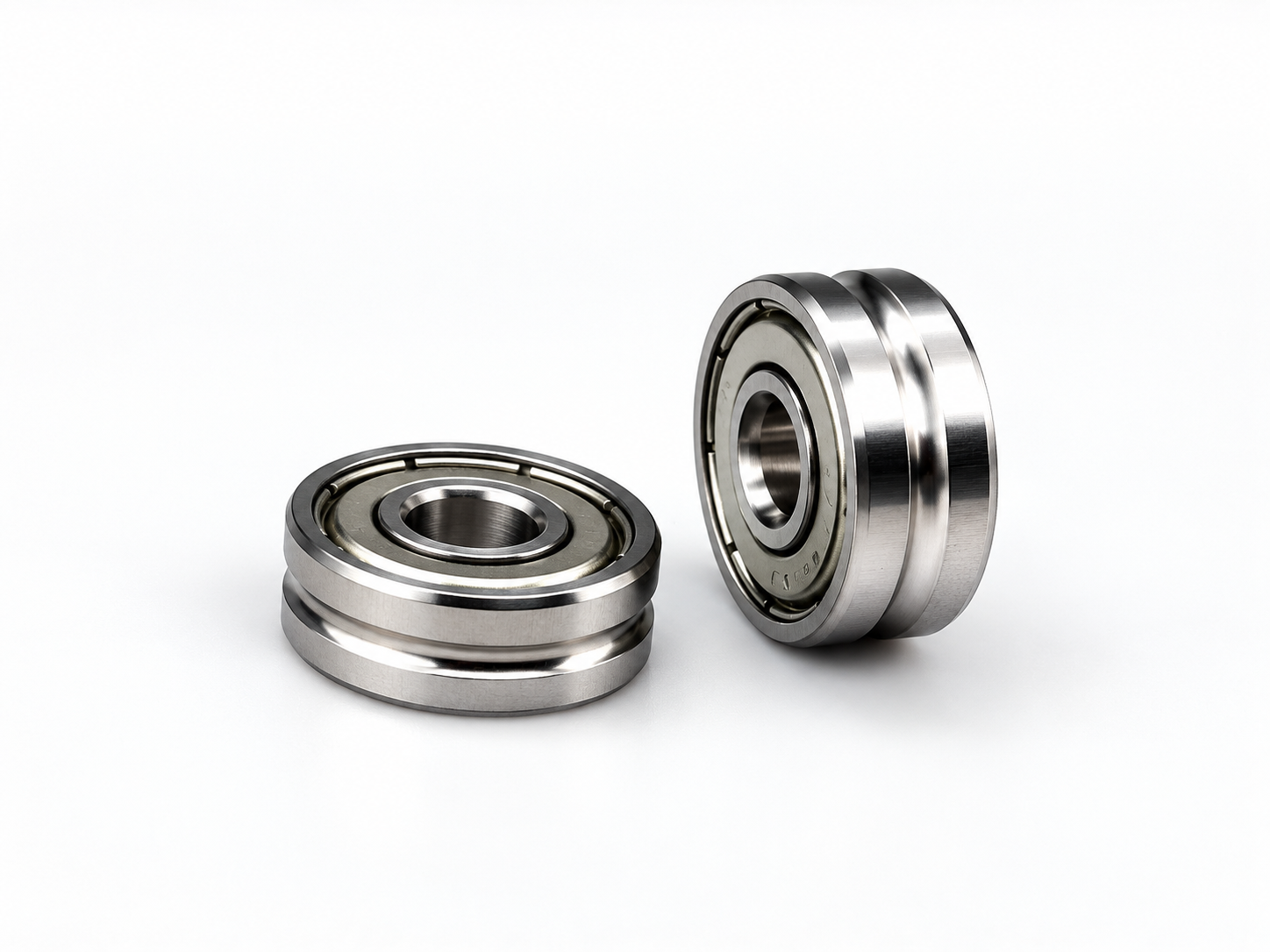

U槽导向轮轴承
以624U实物为代表的圆弧U槽，应明确槽半径、槽宽、槽深和被支撑材料直径。
选型框架
| 图纸项目 | 需要定义 | 验证重点 |
|---|---|---|
| 工作轮廓 | V槽角、U槽半径、复合曲线、槽宽与槽深 | 轮廓扫描或光学比对 |
| 旋转基准 | 内孔、挡肩、端面和工作径 | 相对安装基准的径向/轴向跳动 |
| 接触材料 | 截面尺寸、硬度、表面敏感性和污染 | 粗糙度、边缘过渡和耐磨匹配 |
| 运行条件 | 速度、载荷方向、包角/接触角和工作节拍 | 轴承结构、润滑、温升和刚性 |
槽型尺寸必须与安装基准同时定义
即使槽型本身正确，如果轮廓和跳动公差没有关联到设备实际使用的内孔、轴或挡肩，旋转时仍可能产生偏心。
最小图纸与工况资料
首次询价同时提供零件几何和材料路径，可以显著减少往返确认。
- 工作槽剖面：角度、半径、槽宽、槽深和边缘过渡。
- 内孔、外径、各段宽度、挡肩、倒角和安装方式。
- 被导向或校直材料的截面尺寸及表面敏感性。
- 速度、载荷方向、工作节拍、冲击和污染环境。
- 跳动、轮廓、粗糙度、硬度/涂层和检验基准。
- 样品数量、验证方法和量产文件要求。
轮廓与跳动必须分开检验
轮廓检测确认槽形是否正确；跳动检测确认该槽形绕安装基准旋转时的状态。导向精度依赖工作面时，两项都不能省略。
定制询价清单
- 工作槽剖面：角度、半径、槽宽、槽深和边缘过渡。
- 内孔、外径、各段宽度、挡肩、倒角和安装方式。
- 被导向或校直材料的截面尺寸及表面敏感性。
- 速度、载荷方向、工作节拍、冲击和污染环境。
- 跳动、轮廓、粗糙度、硬度/涂层和检验基准。
- 样品数量、验证方法和量产文件要求。
常见问题
导向轮和校直轮有什么区别？
导向轮主要控制材料路径；校直轮则以多轮组合改变材料曲率。
V形轮只标槽角够吗？
不够。还应标注工作径、槽深、边缘过渡、宽度和安装基准。
U槽半径应该怎么确定？
需要结合材料直径、接触压力、导向要求和表面敏感性评审。
为什么轮廓和跳动要分别标注？
轮廓描述形状，跳动描述该形状相对安装轴线旋转时的变化。
磨损样品能直接照抄吗？
不能直接照抄。磨损样品只是证据，应结合设备接口和功能要求还原原始结构。
怎样加快非标报价？
提供剖面图、应用照片、材料路径、载荷/速度、检验基准和目标数量。
相关技术文章
参考资料
证据版本: guide-series-v1.1 · 核对日期：2026-09-21. 图片为代表性产品与检测场景。最终尺寸、额定性能、检验限值和供货条件以具体型号、图纸与订单确认结果为准。
