滚轮轴承选型应先确定导轨和接触轮廓，再核对型号。SG、LFR、LV与VW都可用于导向运动系统，但外圈槽型、安装结构和调整方法不同，不能仅凭外形或外径判断替换关系。
四类系列对应四种导轨接口
真正决定能否使用的是滚轮与导轨之间的几何关系。比较型号前，应确认槽角或槽半径、滚动接触径、轴或螺栓结构以及系统所需运行间隙。
产品定义与系列边界
导轨滚轮不是装在普通座孔中，而是直接在配套导轨上滚动。外圈同时承担轴承套圈和滚轮的功能，因此应把外轮廓、壁厚、密封和安装刚性放在同一张图纸中评审。
LFR是主流目录中较明确的哥特式槽滚轮系列；SG、LV与VW则常用于紧凑型或V形导向系统，但不同供应商的后缀和轮廓并不完全一致。替换时应以图纸或实物测绘结果为准。
系列地图
SG系列
紧凑型导轨滚轮。应核对沉入式安装结构、外轮廓尺寸及配套导轨。
LFR系列
用于圆导轨或成形导轨的哥特式槽滚轮，具体安装和密封结构落实到型号。

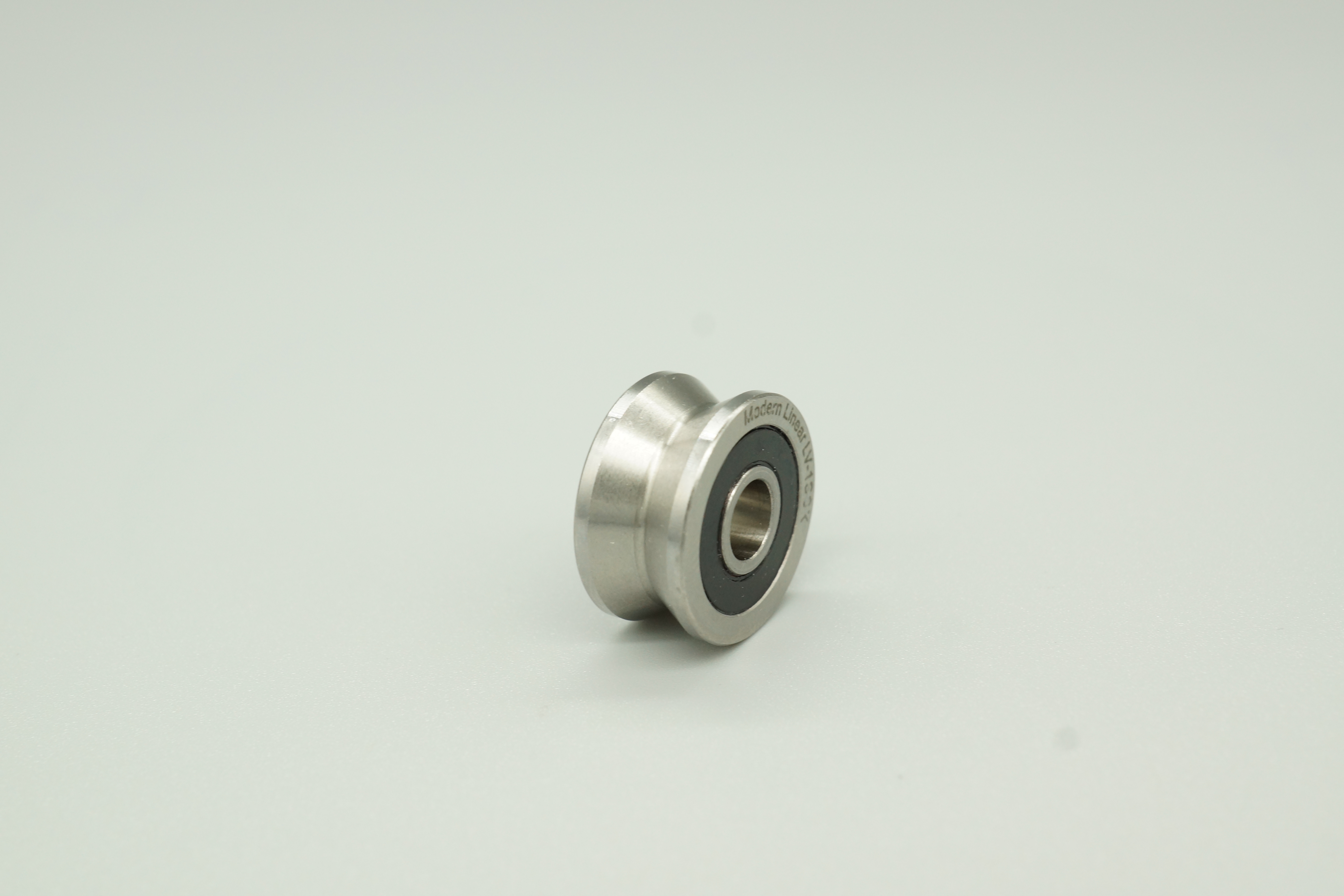

LV系列
V形槽滚轮，按槽型、接触位置、导轨角度和安装基准选型。
VW系列
直线导向系统常用V形滚轮，整机调整方式直接影响运行状态。
特殊轮廓
异形槽、加长内圈或特殊宽度需要按图评审，并通过样品确认。
选型框架
| 选型项目 | 需要回答的问题 | 所需资料 |
|---|---|---|
| 配套导轨 | 导轨是什么轮廓、角度或半径？ | 导轨图纸或实测截面 |
| 安装结构 | 滚轮安装在轴、螺栓、销轴还是偏心件上？ | 轴径、挡肩和紧固方式 |
| 调整方法 | 运行间隙或预紧如何建立？ | 同心/偏心布置及安装顺序 |
| 运行环境 | 是否存在粉尘、碎屑、冷却液或冲洗？ | 密封、润滑和维护要求 |
不能只按外径和宽度选择导轨滚轮
边界尺寸相近的滚轮，可能在导轨上形成不同接触位置。槽角或槽半径不匹配，会改变边缘载荷、摩擦和导向精度。
工程选型所需资料
完整评审需要把滚轮、安装轴和导轨作为一个总成处理。
- 替换旧件时提供完整型号及原供应商。
- 导轨截面图、槽角/半径和滚动接触径。
- 轴或销轴尺寸、挡肩结构及紧固方式。
- 径向/轴向载荷方向、工作节拍、速度及冲击情况。
- 目标间隙或预紧、允许偏差及安装调整方法。
- 密封、润滑、防锈和污染环境要求。
成形滚轮的检验重点
检验基准应从图纸尺寸延伸到导轨实际接触位置，重点核对槽型轮廓、跳动、套圈几何、密封装配和旋转状态。
询价前建议准备
- 替换旧件时提供完整型号及原供应商。
- 导轨截面图、槽角/半径和滚动接触径。
- 轴或销轴尺寸、挡肩结构及紧固方式。
- 径向/轴向载荷方向、工作节拍、速度及冲击情况。
- 目标间隙或预紧、允许偏差及安装调整方法。
- 密封、润滑、防锈和污染环境要求。
常见问题
SG和LFR外径相同就能替换吗？
不能。还要核对槽型、滚动接触径、内圈结构和调整方式。
同心轮和偏心轮有什么区别？
同心轮建立固定基准，偏心安装件通常用于调整系统间隙或预紧。
V形滚轮可以配任意V形导轨吗？
不可以。导轨角度、槽角、接触位置、硬度和表面状态都要匹配。
所有工况都应该选密封滚轮吗？
密封应根据污染、摩擦、转速和维护条件确定，不是简单升级项。
旧样品需要测哪些尺寸？
至少记录内孔、外径、各段宽度、槽型、接触径、挡肩和密封结构。
NLHB可以评审特殊滚轮吗？
可以。请提供图纸或样品，并同时说明导轨结构与实际工况。
相关技术文章
参考资料
证据版本: track-series-v1 · 核对日期：2026-09-21. 图片为代表性产品与检测场景。最终尺寸、额定性能、检验限值和供货条件以具体型号、图纸与订单确认结果为准。
