摘要 激光振镜的转轴通常由一对微型深沟球轴承支撑，工作方式是高频、小角度的往复摆动，而不是连续旋转。在这种工况下，钢球在每个行程里只滚过很短一段沟道，润滑膜难以补回，沟道容易出现摆动印（假布氏压痕、静止印痕）。摆动印和沟道波纹度会让摩擦力矩随角度起伏，表现为扫描线条抖动和底纹失真，电路补偿很难完全消除。本文汇总了公开文献和轴承厂家发布的实测数据，并以 MR63ZZ（3×6×2.5 mm）为例，用 Hertz 接触理论估算了摆角与接触椭圆宽度之比 x/2b。估算结果是：在 1–5 N 轴向预紧下，转轴单程摆角小于约 0.5°–0.8° 时，钢球滚不出自己原来的接触印；摆角为 ±10° 时，内圈沟道只有约 26% 被钢球走到。基于这些结果，本文提出振镜轴承在精度、钢球、游隙与预紧、保持架、润滑脂和检测方面的选型要点。
关键词 振镜轴承；MR63ZZ；摩擦力矩波动；摆动轴承；假布氏压痕；预紧
1 引言
振镜（galvanometer scanner）是激光打标、激光焊接、3D 打印、眼科 OCT 和共聚焦显微镜里的光束偏转部件。电机转子带着反射镜在小角度内快速摆动，位置传感器把实际角度反馈给驱动板，形成闭环。
高端振镜对角度稳定性的要求很高。以 ISS 公开的一款 5 mm 镜片振镜为例，其重复性指标是最大 8 μrad，零点漂移最大 15 μrad/°C。在这个量级下，轴承摩擦力矩的任何不均匀都会变成控制系统必须克服的扰动。
转子支撑有两条技术路线。SCANLAB 等厂家使用轴向预紧的精密球轴承，强调无间隙、高刚度和低摩擦 [3]。Thorlabs 另有十字簧片（flexure）结构的振镜，卖点是比球轴承支撑的扫描运动更平滑 [4]。后者从侧面说明：球轴承在摆动工况下的力矩扰动，是行业公认需要专门处理的问题。
本文要回答三个问题：
- 为什么小角度摆动特别容易引起力矩波动？
- 公开的实测数据说明了什么？
- 对一颗 MR63ZZ 这样的微型轴承，选型和检验时应控制哪些项目？
2 工况与失效机理
2.1 振镜转轴的结构

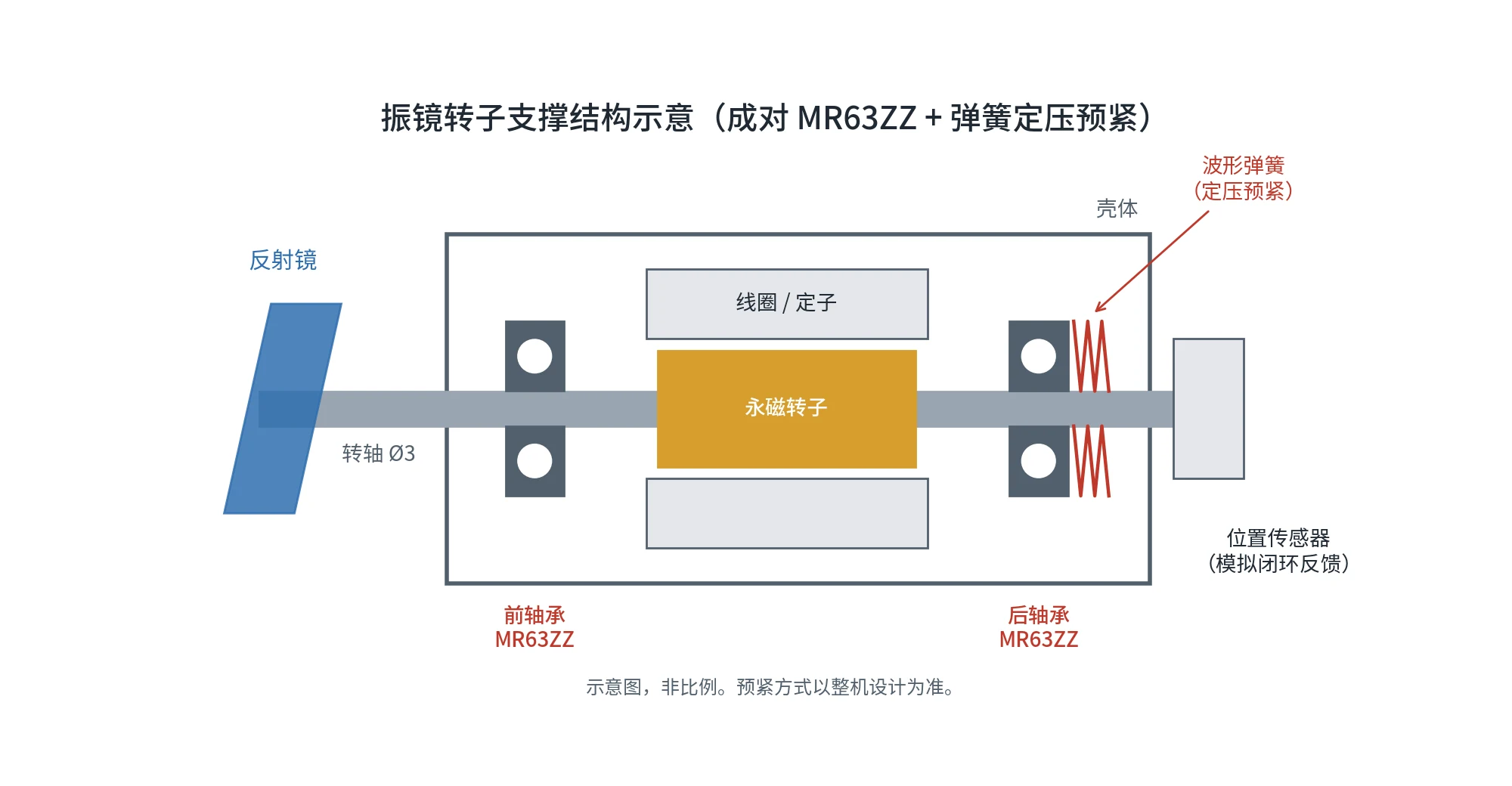

常见结构是一根细轴穿过永磁转子，前后各一颗微型深沟球轴承，后轴承外圈用波形弹簧施加轴向预紧。微型轴承厂的预紧技术资料把预紧分为两类 [5]：
| 预紧方式 | 做法 | 优点 | 缺点 |
|---|---|---|---|
| 定位预紧 | 靠零件之间的位置关系压紧 | 结构简单，刚度高 | 温度变化和磨损会改变预紧量 |
| 定压预紧 | 用螺旋弹簧或波形弹簧施力 | 温度变化时预紧稳定 | 结构复杂，刚度较低 |
振镜工作时线圈发热，转子和壳体都会热胀冷缩。所以定压预紧更容易保持力矩稳定。
2.2 小摆角下钢球怎么动
深沟球轴承在连续旋转时，每颗钢球都会滚过整圈沟道，油膜随转随补。摆动工况不一样：
- 钢球中心的转角只有转轴转角的 (1−γ)/2，其中 γ = D·cosα / dp。
- 钢球在内圈沟道上走的距离 x，正比于转轴摆角。
- 如果 x 小于接触椭圆在滚动方向的宽度 2b，钢球根本滚不出它原来压出的接触区。
文献里通常用 x/2b 这个无量纲比值来区分不同的损伤形态 [6][7]。x/2b 很小时，主要是静止印痕（standstill marks）；x/2b 较大但仍不足以让钢球走满一个球距时，主要是假布氏压痕和微动磨损（false brinelling / fretting）。
2.3 摆动印怎样变成力矩波动
- 摆动行程短，润滑脂被挤出接触区后补不回来。
- 局部出现金属直接接触，形成微动磨损，磨屑氧化后变成磨料，进一步加快磨损 [8]。
- 沟道上按球距出现一组浅坑。
- 钢球每次经过浅坑边缘，摩擦力矩出现台阶。
- 力矩台阶出现在固定角度，振镜在这些角度的跟随误差变大，扫描线条出现规律性抖动。
另外，即使沟道完好，小角度往复时球轴承的力矩也不是常数。Todd 和 Johnson 基于 Dahl 摩擦模型的研究表明，小角度摆动时钢球的滚动和自旋达不到稳态，力矩随角度呈迟滞回线，回线的大小和形状取决于摆幅 [9]。这部分是轴承本身的“正常”摩擦特性，闭环控制可以部分补偿；而摆动印造成的力矩台阶会随时间增长，补偿参数跟不上。
3 公开实测数据汇总
下表只收录公开文献和厂家资料里有明确出处的数据。不同试验的轴承尺寸、载荷和工况差别很大，只能看趋势，不能直接换算成 MR63ZZ 的指标。
| 编号 | 来源 | 试验对象 | 关键结果 |
|---|---|---|---|
| D1 | Bayer 等，Lubricants 2023 [6] | 摆动脂润滑轴承（81212、7208 及风电变桨缩比轴承） | 引用 Becker 的结果：最大磨损深度与摩擦力矩上升量近似线性相关。频率越高，损伤越重；在文中给定摆幅下，81212 的损伤起始临界频率约 0.2–0.4 Hz，7208 约 0.8–1 Hz。摆幅的影响不是单调的。 |
| D2 | Friction 2023（中国学者）[8] | 受控摆动滚动接触 | 干摩擦下，失效从假布氏压痕演变为微动腐蚀，表面氧含量从 2.50 wt% 升到 21.22 wt%，残余应力从 120 MPa 升到 300 MPa。脂润滑时只出现表面变形和粗糙度级的轻微损伤。 |
| D3 | NMB（MinebeaMitsumi）振镜应用说明 [1] | 3D 打印振镜用微型轴承 | 借用硬盘磁头臂（同为摆动）的经验，选用 PFPE（全氟聚醚）基础油，消除了沟道上的摆动印。 |
| D4 | ESMATS 2026 [10] | 外径 6.35 mm 混合陶瓷微型轴承 | 干运转时保持架不稳定，力矩波动明显；油润滑后力矩稳定、漂移小、波动减小。 |
| D5 | NHBB 启动力矩表 [11] | 小型仪表轴承（SSRI-2 等），75 g 轴向试验载荷 | 最大启动力矩：径向游隙小（0.0001″–0.0003″）为 1,800 mg·mm，中等为 1,500 mg·mm，大（0.0005″–0.0008″）为 1,400 mg·mm。游隙越小，启动力矩越大。 |
| D6 | MinebeaMitsumi 预紧指南 [5] | 微型与小型球轴承 | 噪声寿命要求 10,000 h 以上时，平均接触应力不超过 800 MPa，预紧约为额定动载荷 Cr 的 0.5%–1%；5,000–10,000 h 约 1,000 MPa（1%–1.5% Cr）；5,000 h 以下约 1,500 MPa（1.5%–2% Cr）。 |
| D7 | SMB Bearings 保持架指南 [12] | 微型轴承保持架 | PA66 尼龙冠型保持架比钢保持架滑动性好，运转力矩波动更小；约 −30 °C 以下失去弹性。 |
| D8 | 摆动轴承润滑综述 / KTM 试验方法 [7] | 摆动轴承润滑脂 | 研究界共识：摆动轴承宜用低黏度基础油、低稠化剂含量的润滑脂，使其更接近润滑油的行为。 |
几点可以确定的趋势：
- 磨损和力矩上升直接相关（D1）。所以控制摆动印就是控制长期力矩波动。
- 润滑是决定性因素（D2、D3、D4、D8）。同样的摆动，有没有合适的油膜，结果差别很大。
- 频率越高越危险（D1）。振镜的摆动频率远高于这些大轴承试验的临界频率。微型轴承的临界值没有公开数据，但趋势不利。
- 游隙和预紧直接决定启动力矩（D5、D6）。低力矩和高刚度之间必须权衡。
4 MR63ZZ 摆动几何估算
4.1 估算方法
内部参数取自公开的 SMR63 规格：钢球 Ø0.8 mm × 8 粒，节圆直径 4.30 mm，MC5 游隙下初始接触角 24.1° [13]。内圈沟曲率系数假设为 0.52。钢对钢接触，用 Hertz 理论和 Hamrock–Brewe 近似式计算内圈接触椭圆。轴向预紧取 1 N、2 N、5 N 三档。
这是理论估算，不是实测。用途是判断量级，帮助理解工况。
4.2 估算结果

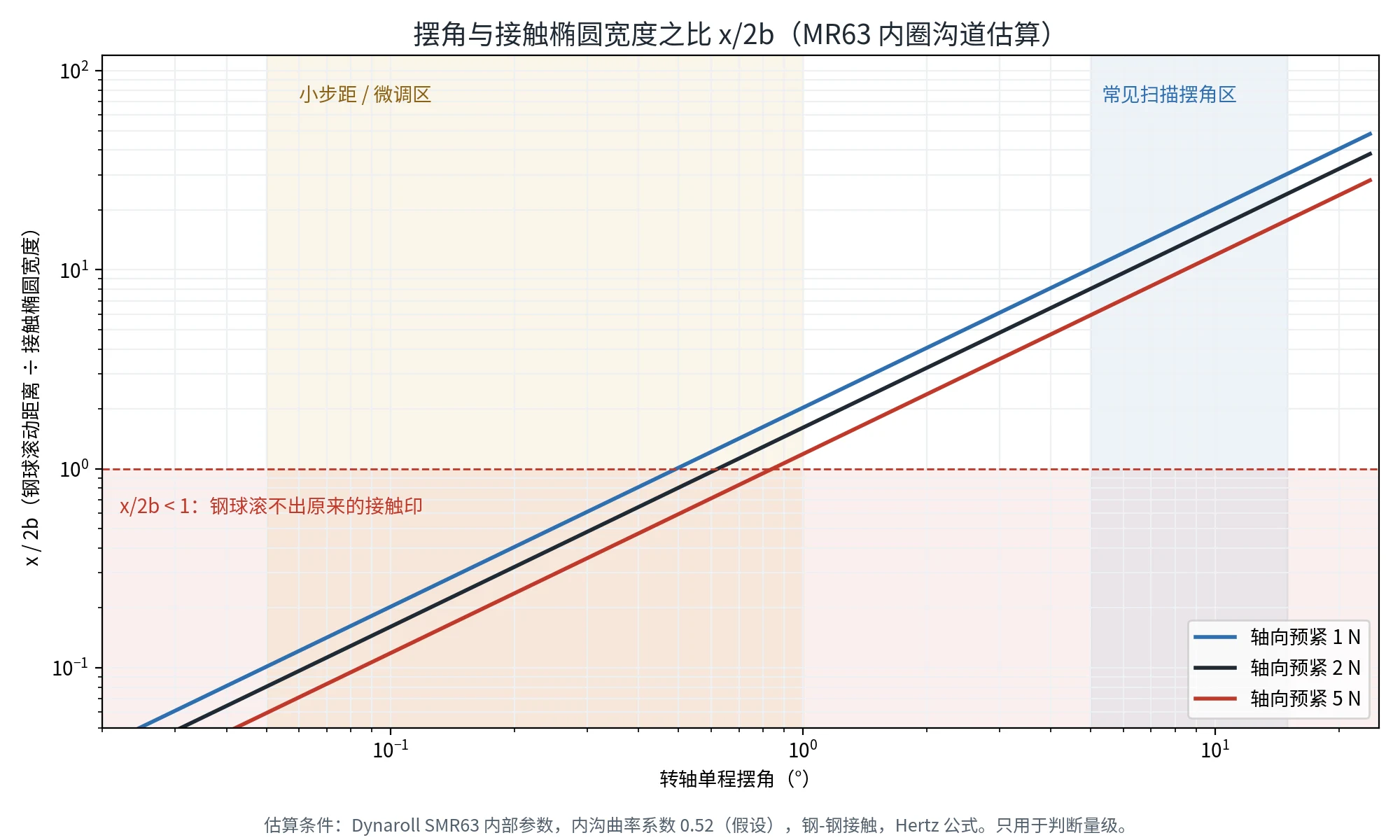

| 轴向预紧 | 单球载荷 | 接触椭圆半长轴 a | 半短轴 b（滚动方向） | 平均接触应力 | 最大接触应力 | x = 2b 对应的转轴单程摆角 |
|---|---|---|---|---|---|---|
| 1 N | 0.31 N | 42 μm | 4.5 μm | 约 520 MPa | 约 780 MPa | 约 0.49° |
| 2 N | 0.61 N | 52 μm | 5.7 μm | 约 660 MPa | 约 990 MPa | 约 0.62° |
| 5 N | 1.53 N | 71 μm | 7.7 μm | 约 890 MPa | 约 1,340 MPa | 约 0.84° |
4.3 结果解读
- 小步距和微调区处在 x/2b < 1 的区间。 振镜做小角度定位、抖动补偿或待机时，钢球可能一直压在同一个接触区里，这正是静止印痕最容易出现的条件。

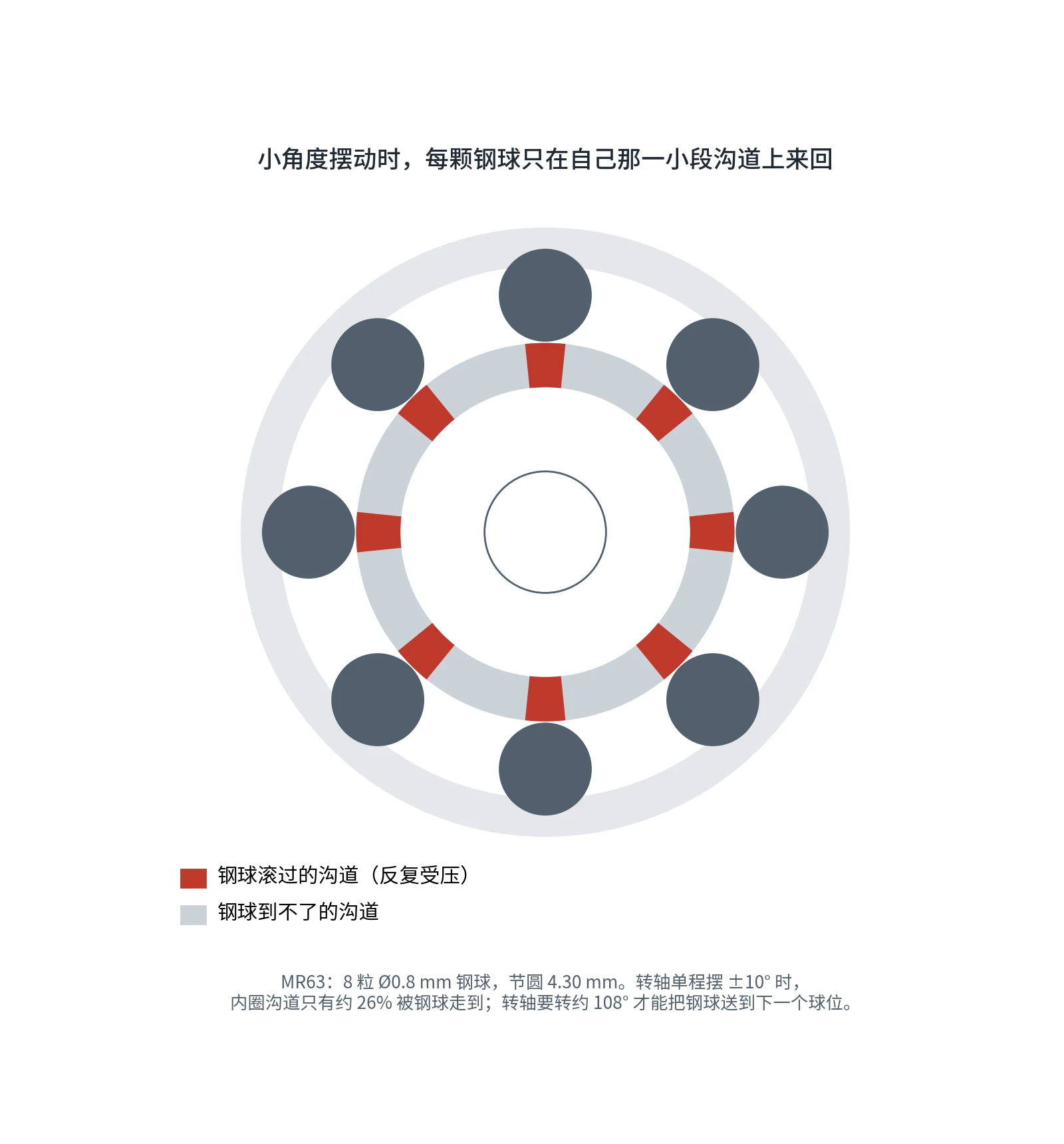

- 常规扫描摆角也远远不够让钢球走满一个球距。 MR63 球距 45°，转轴要转约 108° 才能让钢球移动一个球位。转轴单程摆 ±10° 时，内圈沟道只有约 26% 被钢球走到，其余 74% 永远接触不到钢球。被走到的那几段沟道承受全部往复，润滑脂也只能从两侧慢慢补回。
- 预紧越大，接触区越宽，平均接触应力越高。 按 D6 的指南，要求长噪声寿命时平均接触应力应不超过约 800 MPa。按本估算，MR63 的轴向预紧在 1–2 N 时平均应力约 520–660 MPa，5 N 时接近 900 MPa。这说明 MR63 这类小轴承的预紧窗口很窄，预紧必须按整机要求计算，不能凭手感压。
5 讨论：选型与工艺控制要点
下表把机理和数据落到一颗 MR63ZZ 的规格上。具体数值必须和整机厂一起确认。
| 项目 | 控制要点 | 依据 |
|---|---|---|
| 材料 | 优先用马氏体不锈钢套圈和钢球，避免存放和装配时的锈点变成力矩点 | 仪表轴承常用做法 |
| 精度 | 不只看内外径公差，更要控制沟道圆度和波纹度；摆动范围内的沟道不平直接变成力矩起伏 | 第 2.3 节 |
| 钢球 | 高等级钢球，同批分选；对摆动印特别敏感的场合可评估陶瓷球 | D2、D4 |
| 游隙与预紧 | 选小游隙组配合轴向预紧消除间隙；优先定压预紧；预紧量按接触应力核算 | D5、D6、第 4.3 节 |
| 保持架 | 标准钢冠型保持架做基准，对比尼龙冠型保持架的力矩曲线 | D4、D7 |
| 润滑脂 | 选低黏度、低稠化剂含量、防微动的润滑脂；PFPE 类已有振镜成功案例；少量填充，控制填脂位置 | D1、D3、D8 |
| 配组 | 一台振镜的两颗轴承同批次、游隙配对、力矩配对后成对包装 | 第 2.1 节 |
| 清洁度 | 超净清洗和无尘装配；振镜旁边是镜片，油脂挥发物和颗粒都会污染光学面 | 应用常识 |
| 防尘盖 | ZZ 盖压装后逐套检查转动，防止盖子变形擦碰造成间歇性力矩尖峰 | 应用常识 |
轴承厂的力矩技术资料还指出：填脂量越多力矩越大；温度越低力矩越大；保持架上的油脂是否和内外圈沟道连在一起，会让力矩出现波动 [14]。所以润滑脂的“量”和“位置”与“种类”同样重要。
6 验证方案
整机厂最关心的是装机后的扫描效果，但轴承出厂前也需要可量化的检验。建议分三层：
| 层级 | 检验项目 | 方法 | 判定 |
|---|---|---|---|
| 来料 | 径向游隙、振动值、外观 | 游隙仪；振动测量仪；放大镜 | 按双方约定的游隙组和振动组 |
| 力矩 | 启动力矩、低速运转力矩曲线 | 低速力矩测试（例如约 2 r/min 下记录力矩曲线的微力矩测试方法，可识别压痕、污染、沟道椭圆等问题 [15]） | 按整机厂给出的上限和波动幅度 |
| 装机 | 往复摆动下的力矩或跟随误差；寿命试验后拆检沟道 | 整机厂振镜测试台；显微镜观察摆动印 | 扫描线条质量；摆动印深度和面积 |
润滑脂本身的防微动能力，可以要求油脂供应商提供 ASTM D4170（Fafnir 微动磨损试验）等标准试验结果 [16]。
7 结论
- 振镜轴承的核心指标是摩擦力矩的均匀性和长期稳定性，而不只是尺寸精度等级。
- 按 MR63 内部几何估算，振镜的小步距工况处在 x/2b < 1 的区间，常规扫描摆角下钢球也只走到约四分之一的内圈沟道。摆动印的风险是结构性的，不是偶发的。
- 公开实测数据一致表明：摆动磨损与力矩上升直接相关，润滑条件起决定作用，摆动频率越高损伤越重。
- 选型时必须把沟道质量、钢球分选、游隙与预紧、保持架、润滑脂种类和填充量、成对配组作为一个整体控制，并用低速力矩曲线和装机试验验证。
常见问题
振镜轴承为什么会让扫描线条抖动？
振镜只做小角度往复摆动，每颗钢球只在一小段沟道上来回，润滑脂被挤出后补不回来，沟道按球距出现摆动印。钢球经过摆动印边缘时摩擦力矩出现台阶，台阶固定在某些角度，振镜在这些角度跟随误差变大，扫描线条就会抖。
小口径振镜常用什么尺寸的轴承？
小口径振镜常用一对微型深沟球轴承支撑 3 mm 转轴，例如 MR63ZZ（3×6×2.5 mm）。实际尺寸、配合和预紧以整机设计为准。
摆动工况的振镜轴承用什么润滑脂？
公开研究倾向于低黏度基础油、低稠化剂含量的润滑脂。有微型轴承厂报道过用 PFPE 基础油消除了振镜轴承沟道上的摆动印。润滑脂种类、填充量和填充位置应与整机厂确认，并用试验验证。
振镜轴承怎么预紧？
用轴向预紧消除间隙。波形弹簧定压预紧在温度变化时比定位预紧更稳定。MR63 这么小的轴承，预紧量应按接触应力核算，不能凭手感压。
宁波双华轴承能提供振镜用的成对 MR63ZZ 吗？
可以。请提供摆角和频率、预紧方式、力矩要求和润滑脂偏好。我们确认精度、游隙、润滑脂和配组方案，并约定检验方法后报价。
参考文献
- MinebeaMitsumi / NMB. Ball Bearing Solution for 3D Printing Galvanometer（应用说明）. 链接
- ISS. 扫描振镜模块产品规格. 链接
- SCANLAB. Galvanometer Scanners. 链接
- Thorlabs. Cross-Flexure Single-Axis VantagePro Galvo Systems. 链接
- MinebeaMitsumi. Preload (Miniature & small ball bearings). 链接
- Bayer G. 等. Experimental Investigations on Wear in Oscillating Grease-Lubricated Rolling Element Bearings of Different Size and Type. Lubricants, 2023, 11(3): 120. 链接
- Oscillating rolling element bearings: A review of tribotesting and analysis approaches. Tribology International, 2023. 链接
- Origin and evolution of false brinelling and fretting corrosion under rolling conditions. Friction, 2023. 链接
- Todd M J, Johnson K L. Models for Steady and Nonsteady Coulomb Torque in Ball Bearings（NTRS/NTIS 报告）. 链接
- Development of a Micro-Torque Measurement System for Miniature Bearings. ESMATS 2026. 链接
- NHBB. Starting and Running Torque. 链接
- SMB Bearings. A Guide to Bearing Retainers. 链接
- Dynaroll. SMR63 规格表. 链接
- MinebeaMitsumi. Torque (Miniature & small ball bearings). 链接
- Dynaroll. MicroTorque 低速力矩测试. 链接
- Wikipedia. False brinelling（含 ASTM D4170 试验介绍）. 链接
