门架滚轮是外圈直接在门架槽钢上滚动的轴承：承受货叉架载荷，卸货落位和通过不平地面时承受冲击，并长期在粉尘中少维护运行。本文说明门架滚轮的结构选项、决定承载与寿命的因素、没有原厂编号时如何按尺寸确认替换件，以及磨损怎么判定。宁波双华轴承可按样品或图纸生产叉车门架滚轮与货叉架滚轮。
外圈就是行走轮
与装在轴承座内的轴承不同，门架滚轮外圈没有座孔支撑。外圈壁要承受与槽钢的线接触、集中载荷引起的弯曲和反复冲击，因此外圈壁厚、外径型面和套圈硬度与内部滚动体同样重要。
门架滚轮与货叉架滚轮用在哪里
门架主滚轮
起升与下降时，引导内门架在外门架槽钢内运动。
货叉架滚轮
承受货叉架自重与载荷力矩，在内门架槽钢内运行。
侧滚轮与复合滚轮
承受偏载和侧移产生的侧向力，保持货叉架在槽钢内对中。
结构选项
| 项目 | 可选 | 工程影响 |
|---|---|---|
| 外圈壁厚 | 标准壁厚 · 厚壁 | 厚壁使载荷沿套圈分布，减小与槽钢集中接触时的套圈弯曲 |
| 外径型面 | 平面（圆柱）· 鼓形 | 平面外径与平整翼缘为线接触；鼓形外径可容许不对中和槽钢变形，减轻边缘受力 |
| 滚动体 | 满装圆柱滚子 · 带保持架滚子 · 带保持架钢球 | 满装滚子径向承载最大，适合低速重载；带保持架结构摩擦小，适合较高转速 |
| 列数 | 单列 · 双列 | 双列承载更高，并能抵抗外圈倾斜 |
| 侧向导向 | 单纯径向滚轮 · 独立侧滚轮 · 径向 + 轴向复合滚轮 | 复合滚轮在一个安装位上同时承受径向载荷和侧向推力 |
| 密封 | 防尘盖 · 接触式密封 · 迷宫密封 | 接触式密封能挡住槽钢粉尘；摩擦略有增加，在门架运行速度下可以接受 |
| 安装 | 通孔 · 焊接或螺栓连接短轴 · 偏心调节 | 用垫片或偏心调节控制滚轮与槽钢之间的运行间隙 |
满装与带保持架内部结构的一般区别，见 满装与带保持架轴承对比。具体某一款滚轮的最终结构，以图纸或样品确认结果为准。
载荷与冲击：决定滚轮寿命的因素
- 载荷分配：货叉架的载荷力矩在上、下滚轮之间分配并不均匀，应核对受力最大的位置，而不是用总载荷除以滚轮数量。
- 冲击：重放货物、通过登车桥和不平地面时，峰值载荷明显高于静载。限制因素往往是额定静载荷（ISO 76）和外圈壁强度，而不只是额定寿命（ISO 281）。
- 接触几何：槽钢变形或安装不对中时，平面外径会出现边缘受力，外圈边缘先磨损。改用鼓形外径或重新调整垫片，可使接触回到中部。
- 槽内运行间隙：间隙过大，货叉架晃动并冲击滚轮；间隙过小，运行卡滞、滚轮打滑。
- 污染与润滑：槽钢粉尘和水直接作用在密封上。密封型式和润滑脂应与使用环境相符，包括冷库和室外堆场。
没有原厂编号，如何按尺寸替换
很多门架滚轮只有主机厂零件号，在轴承样本里查不到。替换时应实测滚轮并核对全部功能尺寸，不能只看内径和外径。
| 尺寸 / 特征 | 测量方法 | 作用 |
|---|---|---|
| 内径 d（或短轴直径） | 千分尺或内径表测内圈或轴 | 与安装销轴或短轴的配合 |
| 外径 D | 在未磨损部位多点测量 | 决定在槽钢内的运行间隙 |
| 外圈宽度 C | 卡尺测外圈 | 须与槽钢翼缘宽度相符 |
| 内圈宽度 B | 卡尺测内圈；内圈常比外圈宽 | 决定轴向位置和安装夹紧 |
| 外径型面 | 平面或鼓形；用刀口尺或型面规检查 | 改变与槽钢的接触形态 |
| 侧滚轮或止推面 | 轴向元件的直径、宽度和位置 | 复合滚轮必须核对 |
| 密封、注油孔、安装结构 | 目视检查并拍照 | 影响密封、补充润滑和装配 |
请将上述实测尺寸，连同滚轮照片、安装位置照片和标记一并发来。互换参考型号仅表示尺寸对应，不代表品牌授权。
门架滚轮磨损判定
| 现象 | 可能原因 | 处理 |
|---|---|---|
| 外径出现平台（磨平点） | 轴承卡死或槽内卡滞导致滚轮打滑 | 更换滚轮；检查槽钢对中和运行间隙 |
| 外圈边缘磨损或外径出现台阶 | 不对中或槽钢变形导致边缘受力 | 检查垫片调整；考虑改用鼓形外径 |
| 手感径向晃量 | 滚动体或滚道磨损 | 更换；与同结构新滚轮对比 |
| 转动发涩或有异响 | 进入杂质、润滑脂流失、密封损坏 | 更换；按环境重新选择密封 |
| 外圈裂纹或掉块 | 冲击过载或外圈截面不足 | 更换，并复核壁厚与载荷工况 |
| 槽钢表面磨损 | 滚轮不转或外径型面不对 | 先解决滚轮问题，避免槽钢进一步损坏 |
外径、晃量和槽内间隙的磨损限值以叉车制造商的维修资料为准。同一位置的滚轮应成组更换，使间隙和载荷分配保持均衡。
来样来图生产门架与货叉架滚轮

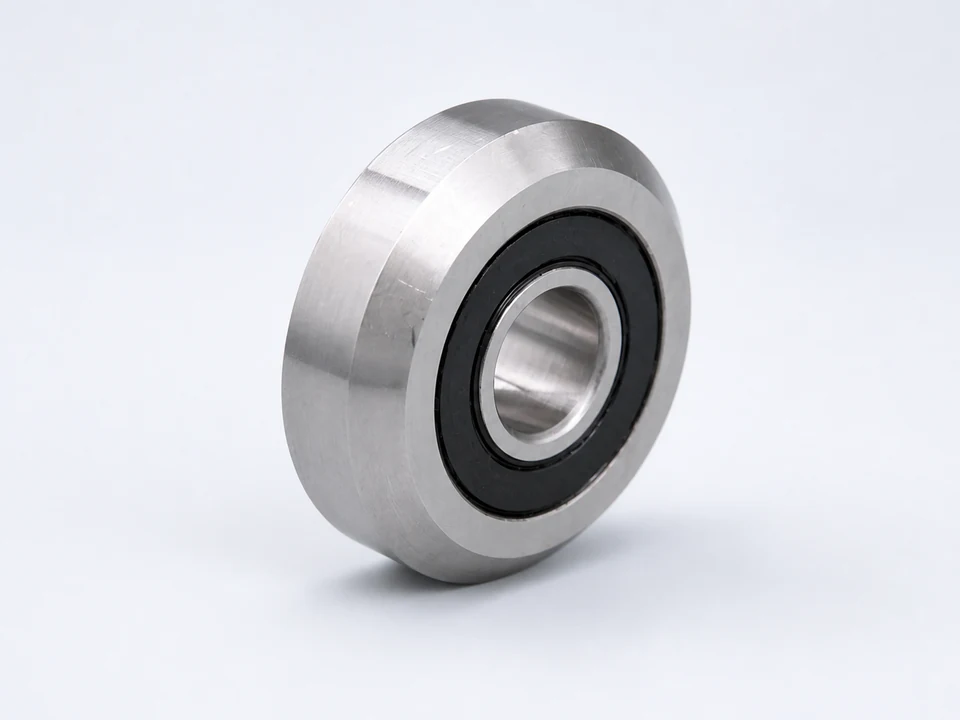

可生产叉车门架滚轮和货叉架滚轮，包括厚壁平面外径与鼓形外径结构，旧滚轮可测绘复制。车加工、沟道磨削和装配在慈溪本厂完成，热处理由长期合作厂配套。宁波双华轴承生产的微型轴承、深沟球轴承精度最高 P4，双列角接触轴承和滚轮轴承精度最高 P6。
车间实测证据
询价时请提供
- 主机厂零件号或滚轮上的标记，附滚轮与安装位置照片。
- 实测 d、D、外圈宽、内圈宽，外径型面（平面或鼓形）。
- 滚轮类型：径向、侧滚轮或复合滚轮；密封和注油结构。
- 叉车或门架型式、额定载重和使用环境（粉尘、冷库、室外）。
- 数量，以及批量前是否需要样品。
常见问题
叉车门架滚轮是什么？
是外圈直接在门架或货叉架槽钢上滚动的重型截面轴承，起升时引导门架并承受货叉架载荷。
门架滚轮为什么外圈做得很厚？
外圈没有座孔支撑。厚壁可减小与槽钢集中接触时的套圈弯曲，并提高抗冲击能力。
门架滚轮外径选平面还是鼓形？
槽钢平整、对中良好时，平面外径为线接触；鼓形外径可容许不对中和槽钢变形，减轻边缘磨损。一般沿用原设计型面，出现边缘磨损时再考虑鼓形。
没有原厂编号能配门架滚轮吗？
能。实测内径、外径、内外圈宽度、外径型面和侧滚轮尺寸，并拍安装照片发来，我们确认图纸后生产。
门架滚轮磨到什么程度要换？
出现磨平点、边缘磨损、径向晃量、转动发涩、裂纹或槽钢已磨损时应检查更换，限值以叉车制造商维修资料为准。
