精密机体控制轴承的选型取决于运动形式、载荷方向、启动与运行力矩、内部结构、防腐、润滑及文件要求。商业系列代号或尺寸对应关系，不能证明航空认证或直接互换。全部系列见航空操纵轴承产品页。
先确认运动形式，再核对目录系列
许多控制轴承主要用于摆动或有限转动。连续旋转、满球结构和保持架设计必须依据适用目录及批准规范单独评审。
系列地图与声明边界
官方机体控制轴承目录通常区分标准与精密系列、径向与调心结构、力矩管用轴承、特宽双列以及满球或带保持架结构。系列名称只说明设计路线，不能代替具体工况边界。
NLHB可以对精密控制或摆动工况进行图纸、样品和制造可行性评审。任何航空标准符合性、资质或批准供应源声明，都必须由准确的受控文件和客户认可支持，不能从外观或型号推断。
系列地图
KP / 径向系列
官方目录中的径向控制轴承路线，包含标准、精密及不同工况变型。
力矩管与轻型系列
紧凑单列结构，宽度、密封、镀层和力矩要求由规范控制。

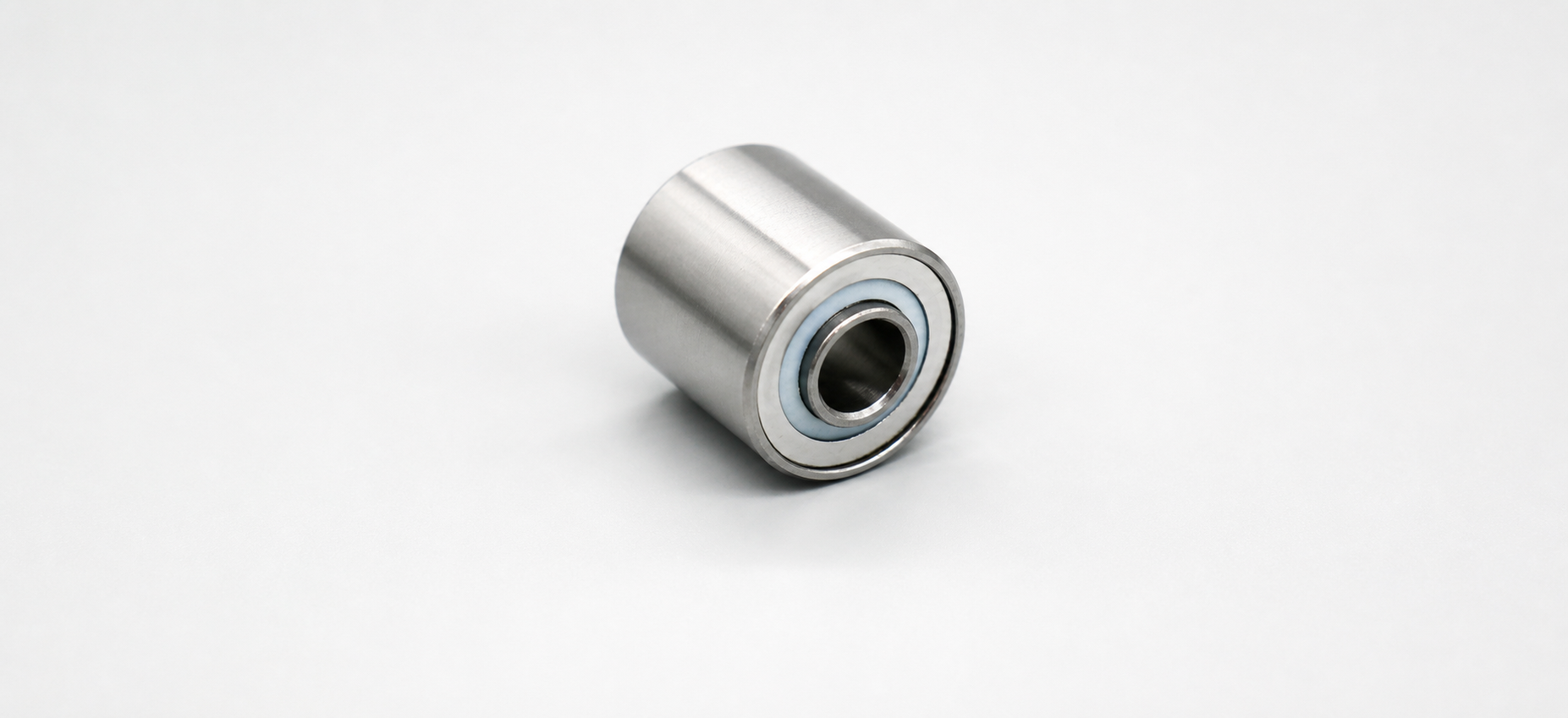

DPP / DSP双列系列
双列标准或调心结构，应核对运动形式、调心需求和载荷路径。

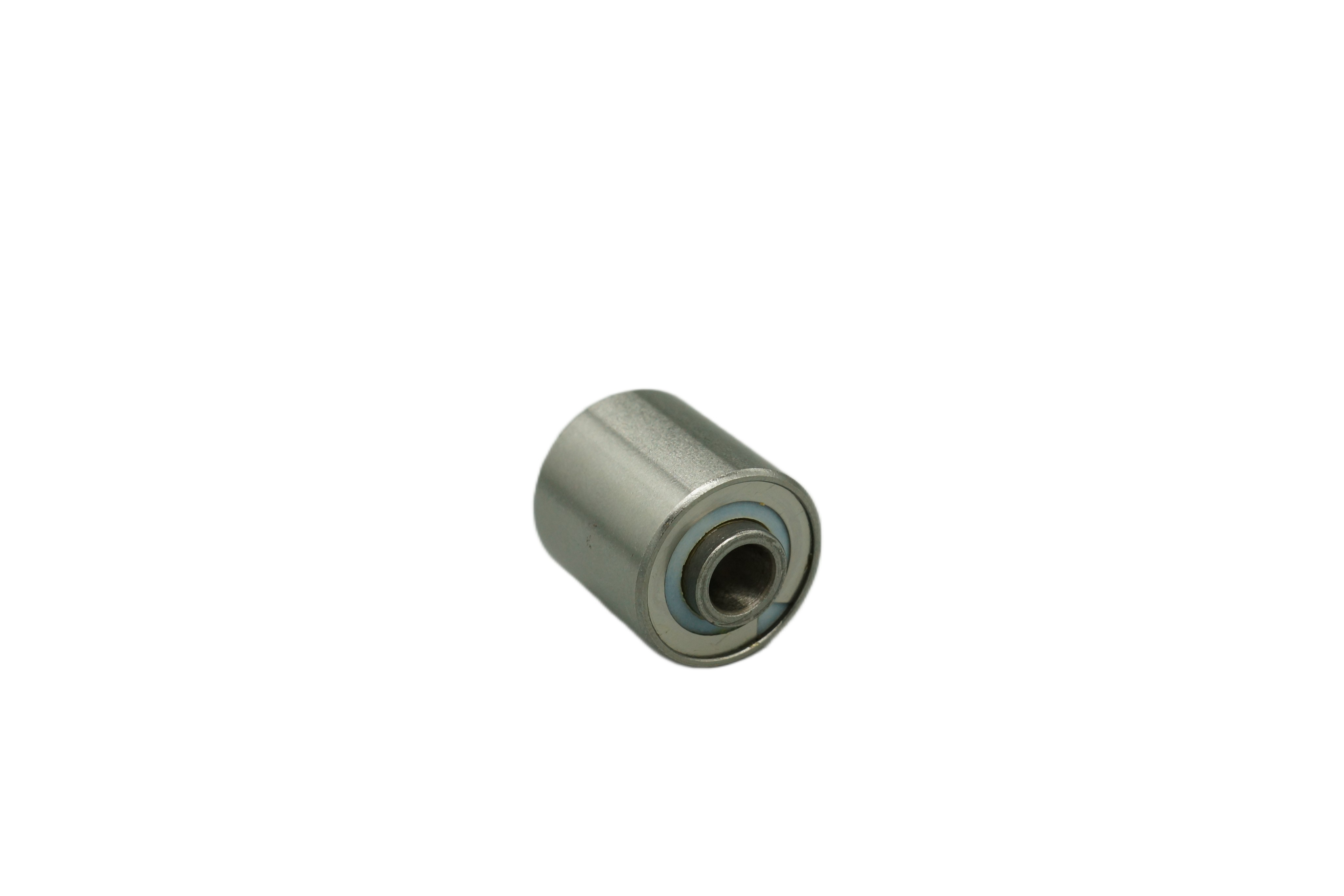

DW / GDW特宽系列
用于控制及精密机构的特宽双列路线，具体几何和内部结构按图纸确定。
精密变型
精密前缀与后缀取决于目录体系，必须绑定到受控规范。
DSP 系列对照：尺寸、MS27643 对应号与极限载荷
DSP 是双面密封、调心的双列机体操纵轴承系列，参考 MS27643。下表对比 NLHB 目录中的 5 个 DSP 尺寸。所有数值与所链型号页一致。
| 尺寸 | 内径 d | 外径 D | 宽度 B | MS27643 对应号 | 径向极限载荷 | 轴向极限载荷 | 径向动载荷（内圈转 / 外圈转） | 型号页 |
|---|---|---|---|---|---|---|---|---|
| DSP3 | 0.19 / 4.826 | 0.7774 / 19.746 | 0.5 / 12.7 | MS27643-3G (FS428) MS27643-3 (FS464) | 1,420 lbf (6.32 kN) | 200 lbf (0.89 kN) | 1,420 / 1,220 lbf | DSP3FS428 · DSP3FS464 |
| DSP4 | 0.25 / 6.35 | 0.9014 / 22.896 | 0.687 / 17.45 | MS27643-4G (FS428) MS27643-4 (FS464) | 1,780 lbf (7.92 kN) | 300 lbf (1.33 kN) | 1,780 / 1,600 lbf | DSP4FS428 · DSP4FS464 · MDSP4FS428 · MDSP4FS464 |
| DSP5 | 0.3125 / 7.938 | 1.25 / 31.75 | 0.812 / 20.625 | MS27643-5G (FS428) MS27643-5 (FS464) | 3,740 lbf (16.64 kN) | 600 lbf (2.67 kN) | 3,740 / 3,300 lbf | DSP5FS428 · DSP5FS464 |
| DSP6 | 0.375 / 9.525 | 1.4375 / 36.513 | 0.937 / 23.8 | MS27643-6G (FS428) MS27643-6 (FS464) | 5,100 lbf (22.69 kN) | 800 lbf (3.56 kN) | 4,980 / 4,370 lbf | DSP6FS428 · DSP6FS464 |
| DSP8 | 0.5 / 12.7 | 1.6875 / 42.863 | 1 / 25.4 | MS27643-8G (FS428) MS27643-8 (FS464) | 7,120 lbf (31.67 kN) | 1,000 lbf (4.45 kN) | 6,340 / 5,570 lbf | DSP8FS428 · DSP8FS464 |
同一尺寸的 FS428 和 FS464，在我们目录中尺寸和载荷相同。差别是 MS27643 后的编号：FS428 对应带“G”的编号，FS464 对应不带“G”的编号。下单前必须按 MS27643 原文和图纸确认该编号的要求。 极限载荷为静态参考值。径向动载荷按 10,000 次完整 90° 摆动循环计。均为该尺寸系列的目录参考值，不代表资质认证。 订货和报价以图纸、适用规范和所需证书确认的结果为准。
选型框架
| 评审项目 | 需要明确 | 验证依据 |
|---|---|---|
| 运动 | 摆角/频率、间歇或连续旋转 | 工作循环说明及试验状态 |
| 力矩 | 启动/运行力矩、温度和载荷状态 | 批准图纸或验收程序 |
| 结构 | 满球/保持架、单列/双列、调心/刚性 | 剖面图和目录型号 |
| 符合性 | 材料、热处理、镀层、润滑、检验与追溯 | 客户规范、证书和验证记录 |
目录交叉参考不能转化为航空认证声明
尺寸对应关系可以支持工程评审，但符合性取决于准确的标准版本、工厂规范、过程控制、记录和客户批准。
制造前所需验证资料
对于控制轴承，文件本身就是产品定义的一部分。
- 带版本号的受控图纸和完整型号。
- 运动曲线：摆角与频率，或旋转速度与工作循环。
- 径向、轴向和力矩载荷及安装方向。
- 启动/运行力矩和内部游隙验收方法。
- 材料、热处理、镀层、密封和润滑规范。
- 检验报告、追溯、样品批准和变更控制要求。
验证必须由规范驱动
仅做尺寸检验并不充分。控制计划可能还需覆盖力矩、游隙、材料、表面处理、润滑、环境和文件审查，具体以批准规范为准。
工程评审清单
- 带版本号的受控图纸和完整型号。
- 运动曲线：摆角与频率，或旋转速度与工作循环。
- 径向、轴向和力矩载荷及安装方向。
- 启动/运行力矩和内部游隙验收方法。
- 材料、热处理、镀层、密封和润滑规范。
- 检验报告、追溯、样品批准和变更控制要求。
常见问题
DW或KP型号能证明航空符合性吗？
不能。符合性必须绑定准确的标准、版本、工厂规范及批准制造来源。
满球控制轴承可以连续旋转吗？
不能默认。官方目录会区分摆动和连续旋转工况，需进行应用评审。
标准系列和精密系列有什么区别？
差异取决于目录体系，可能涉及公差、力矩或其他受控特性，应以适用规范为准。
普通工业轴承能替代机体控制轴承吗？
不能仅凭尺寸判断，还需核对结构、力矩、材料、镀层、润滑、文件和验证要求。
没有图纸只寄样品可以评审吗？
样品可以用于初步建档，但没有受控要求，不能据此确认认证或最终符合性。
发送图纸前可以隐藏哪些内容？
可以隐藏与轴承无关的总成机密，但应保留轴承接口、技术要求、版本和验收条件。
