SG 系列轻型导轨滚轮轴承
NLHB 制造的 SG 系列导轨滚轮 以其极度紧凑的结构和创新的“加长内圈 (Extended Inner Ring)”设计而闻名。轴承外圈与导轨呈 60° 两点接触，摩擦力极小。突出的内圈设计使客户在安装时无需额外配置垫圈，大幅简化了小型自动化设备与直线导轨模块的装配流程。
接触角度: 60° 精密接触角
适配导轨: 圆柱形直线导轨
核心优势: 自带加长内圈，免垫圈快速装配
极限转速: 最高可达 15,000 r/min (SG10/15)
材质选项: 优质 GCr15 轴承钢 / 不锈钢定制
产地直供: 中国浙江慈溪 (NLHB 源头工厂)
SG 系列官方尺寸与技术参数表

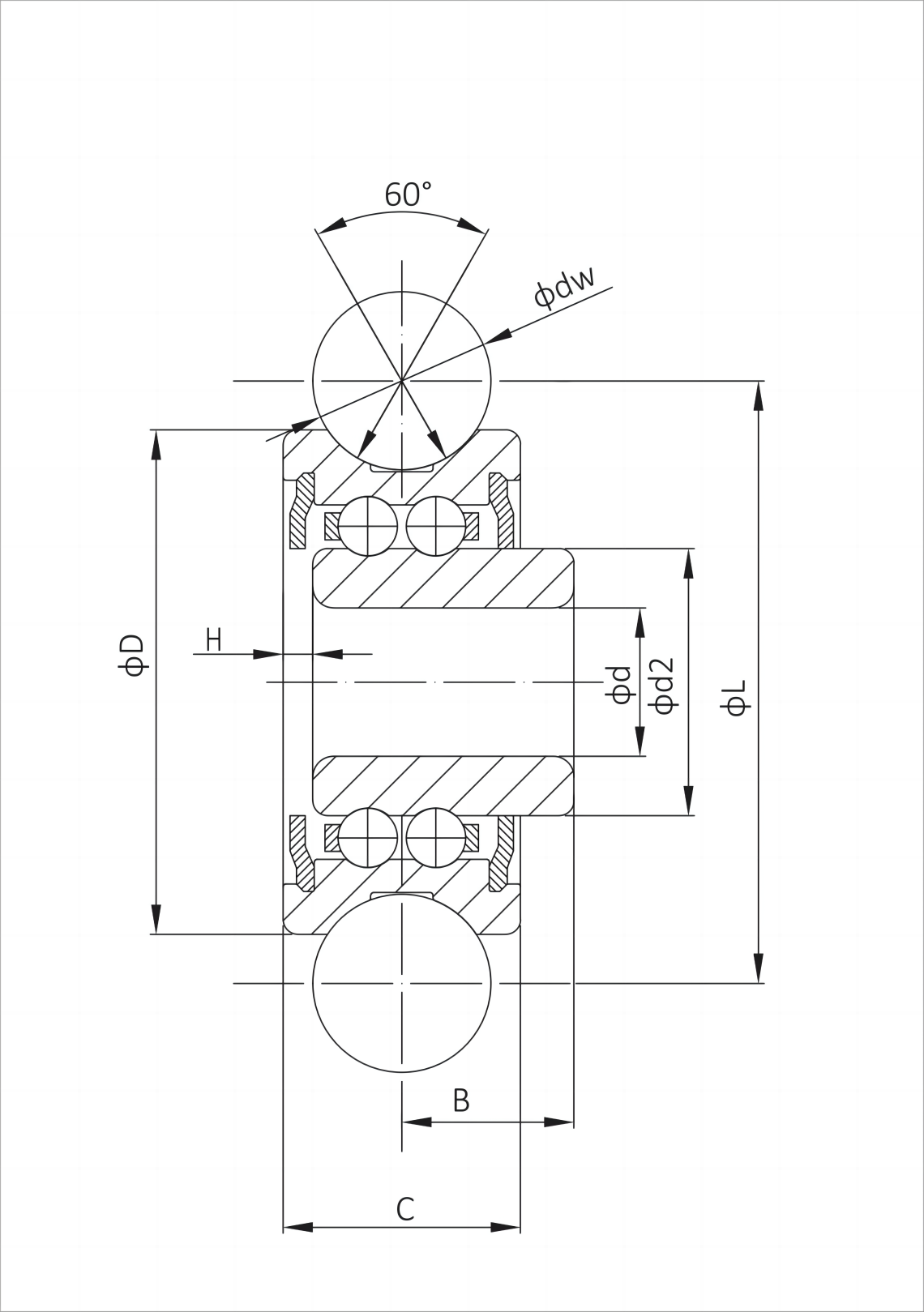

* 表格图纸说明：L 为加长内圈总长度，d2 为内圈凸缘外径，H 为内外圈偏置尺寸。单位：毫米 (mm)。
| 型号 (Model) |
重量 ≈ (g) |
导轨直径 dw |
内径 d |
外径 D |
外圈宽 C |
槽底宽 B |
内圈长 L |
凸缘径 d2 |
偏置 H |
负载额定值 (kN) | 极限速度 (r/min) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 动载 Cr | 静载 Cor | |||||||||||
| SG10 | 3.5 | 5 | 4 | 13 | 6 | 3.5 | 16.08 | 5.9 | – | 1.05 | 0.85 | 15000 |
| SG15 | 8 | 6 | 5 | 17 | 8 | 5.75 | 20.46 | 8.6 | 1 | 1.27 | 0.82 | 15000 |
| SG20 | 25 | 8 | 6 | 24 | 11 | 7.25 | 28.62 | 11.1 | 1.2 | 3.4 | 1.7 | 12000 |
| SG66 | 19 | 6 | 6 | 22 | 10 | 6 | 25.5 | 10.2 | 1.5 | 3.4 | 1.7 | 12000 |
| SG66/1 | 19 | 6 | 6 | 22 | 10 | 6.5 | 26.2 | 10.2 | 1.5 | 3.4 | 1.7 | 12000 |
| SG66/2 | 19 | 6 | 6 | 22 | 10 | 5.75 | 25.5 | 10.2 | 1.5 | 3.4 | 1.7 | 12000 |
| SG66/3 | 14 | 6 | 6 | 22 | 8 | 5.8 | 25.5 | 10.2 | 1 | 2.6 | 1.1 | 12000 |
| SG66/5 | 14 | 6 | 5 | 22 | 8 | 5.8 | 25.5 | 10.2 | 1 | 2.6 | 1.1 | 12000 |
| SG66/21 | 18 | 6 | 6 | 21 | 11 | 6.5 | 24.5 | 10.2 | 1 | 3.4 | 1.7 | 12000 |
| SG20/25 | 33 | 17 | 8 | 25 | 17 | 9.5 | 37 | 12 | 2.5 | 3.4 | 1.7 | 11000 |
| SG22 | 19 | 6 | 6 | 22 | 10 | 6.8 | 25.5 | 10.2 | 0 | 3.4 | 1.7 | 12000 |
| SG24 | 23 | 8 | 8 | 24 | 11 | 7.3 | 29.5 | 12.3 | 0 | 4.9 | 2 | 11000 |
| SG24/2 | 23 | 6 | 8 | 24 | 11 | 7.3 | 29.5 | 12.3 | 0 | 4.9 | 2 | 11000 |
| SG24/3 | 24 | 8 | 6 | 24 | 11 | 11 | 29.5 | 12.3 | 0 | 4.9 | 2 | 11000 |
| SG24/1 | 23 | 8 | 8 | 24 | 11 | 7.3 | 29.5 | 12.3 | 0 | 9.8 | 4 | 11000 |
| SG25 | 49 | 10 | 8 | 30 | 14 | 8.5 | 35.77 | 13.1 | 1 | 3.67 | 2.28 | 10000 |
| SG30 | 44 | 8 | 10 | 30 | 13 | 8.3 | 35 | 14.6 | 0 | 5.91 | 2.95 | 10000 |
| SG28 | 70 | 6 | 12 | 35 | 16 | 9.5 | 37 | 18 | 1.5 | 8.5 | 5.1 | 7000 |
| SG35 | 136 | 12 | 12 | 42 | 19 | 12.5 | 48.93 | 18 | 1.5 | 8.5 | 5.1 | 7000 |
SG 导轨滚轮的核心优势与应用
🧩 加长内圈，免垫圈安装
突出的加长内圈（尺寸 L）充当了天然的定位隔离套，安装在背板上时无需繁琐地塞入垫圈，大幅提升装配效率。
⚡ 高转速与平稳静音
内部精密的双列结构设计，使得轻巧的 SG10/15 型号极限转速可达惊人的 15,000 转/分钟，且运行噪音极低。
🧵 轻型自动化的完美搭档
结构轻薄小巧，是各类绣花机、纺织机械、激光雕刻机、3D 打印机及小型抽屉导轨的理想传动配件。
B2B 采购常见问题 (FAQ)
SG 系列和 LFR 系列滚轮轴承有什么区别？
它们都适配圆柱导轨。最大的区别在于外观和组装方式。LFR 的内外圈通常是平齐的，而 SG 系列拥有特别突出的“加长内圈”。如果您的设备设计追求极致的紧凑，且希望省去安装隔离垫圈的麻烦，SG 系列是最佳选择。
尺寸表里的 L、d2、H 分别代表图纸上的哪个位置？
L 是突出内圈的总长度，d2 是内圈凸缘的外径，H 则是外圈槽中心面与内圈中心面之间的偏置距离。这三个参数是设计安装背板和孔位时最关键的数据。
