LV 及 V/VW 系列 V 型槽导轨滚轮轴承
NLHB 制造的 LV、V 及 VW 系列导轨滚轮轴承 具有独特的 V/W 型槽外圈设计。这种设计不仅能完美贴合圆柱形或 V 型导轨，更具备极其优异的“自洁功能 (Self-cleaning)”——在运行中能自动将轨道上的粉尘、碎屑排挤出沟槽。我们的产品线覆盖极广，从重量仅 0.3g 的特种微型滚轮到重型 V 槽滚轮，应有尽有。
外圈结构: 高精度 V 型 / W 型槽 (60°~120° 可选)
适配导轨: 圆柱直线导轨 / V 型导轨
核心优势: 强悍的排尘自洁能力与极低摩擦
密封形式: 高效金属防尘盖 (ZZ) 或 橡胶密封 (2RS)
加工能力: 涵盖标准 LV 系列及各类特种 V/VW 定制型号
产地直供: 中国浙江慈溪 (NLHB 源头工厂)
LV 及 V/VW 系列官方尺寸与技术参数表

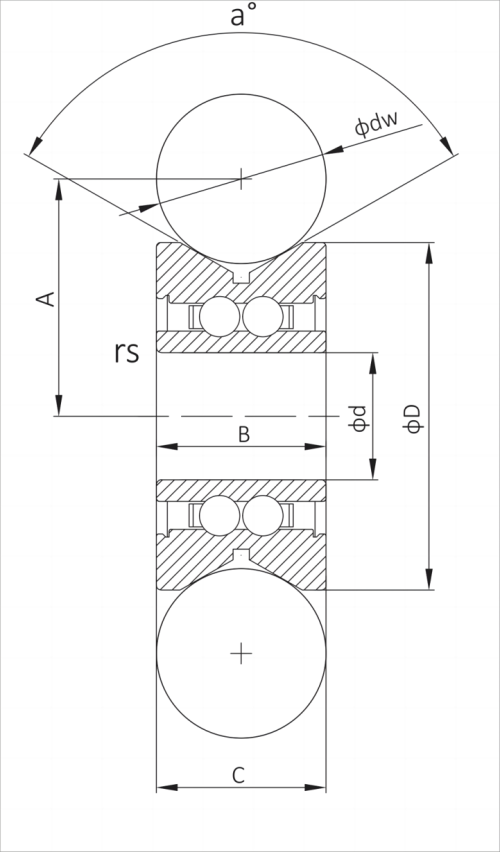

* 表格图纸说明：C(A1) 为外圈宽度，A(A2) 为导轨中心至轴承中心距离，a° 为 V 槽角度，dw 为适配的导轨/钢丝直径。
| 轴承型号 (Model) |
重量 (g) |
导轨直径 dw (mm) |
内径 d (mm) |
外径 D (mm) |
内圈宽 B (mm) |
外圈宽 C (mm) |
中心距 A (mm) |
V槽角 a° |
额定载荷 (kN) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 动载 Cr | 静载 Cor | |||||||||
| LV20/7 | 17 | 10 | 7 | 22 | 11 | 11 | 14.5 | 120° | 3.78 | 2.05 |
| LV50/8 | 24 | 6 | 8 | 24 | 11 | 11 | 14 | 120° | 3.78 | 2.05 |
| LV20/8 | 49 | 10 | 8 | 30 | 14 | 14 | 18.1 | 120° | 5.13 | 2.67 |
| LV200-32 | 58 | 8 | 10 | 32 | 14 | 14 | 16 | 120° | 5.13 | 2.67 |
| LV202-38 | 87 | 10 | 15 | 38 | 17 | 17 | 22.5 | 120° | 8.47 | 5.37 |
| LV202-40 | 110 | 10 | 15 | 40 | 18 | 8 | 22 | 120° | 8.47 | 5.37 |
| LV201-35 | 68 | 12 | 12 | 35 | 15.1 | 15.1 | 21.7 | 120° | 8.47 | 5.37 |
| LV201 | 130 | 20 | 12 | 41 | 20 | 20 | 28 | 120° | 8.47 | 5.37 |
| LV201-14 | 107 | 14 | 12 | 39.9 | 20.1 | 18 | 24 | 100° | 8.90 | 5.00 |
| LV202-41 | 116 | 20 | 15 | 41 | 20 | 20 | 28 | 120° | 8.47 | 5.37 |
| LV203 | 325 | 20 | 17 | 58 | 25 | 25 | 35 | 120° | 14.66 | 9.10 |
| LV204-57 | 290 | 30 | 20 | 57 | 22 | 22 | 41 | 120° | 14.66 | 9.10 |
| LV204-58 | 310 | 30 | 20 | 58 | 25 | 25 | 41 | 120° | 14.66 | 9.10 |
| VT3WS | 116 | 4.763 | 12 | 39.69 | 18 | 18 | 20.1 | 90° | 8.50 | 5.10 |
| R25V | 27 | 4.763 | 4.763 | 22 | 14 | 14 | 11.2 | 90° | 2.90 | 1.30 |
| V17 | 7 | 2.381 | 4 | 17 | 5 | 5 | 8.5 | 90° | 1.07 | 0.42 |
| V75 | 685 | 30 | 20 | 75 | 34 | 36 | 43.2 | 90° | 14.50 | 10.50 |
| VW3-PAC6704 | 91 | 6.35 | 8.636 | 45.7 | 11.6 | 10.07 | 23.5 | 90° | 9.30 | 5.10 |
| VW3-PAC6902 | 90 | 6.35 | 8.89 | 43.41 | 11.6 | 10.69 | 22.37 | 90° | 5.10 | 2.40 |
| VI7-D6 | 7 | 6 | 5 | 16.8 | 8 | 7 | 10.2 | 100° | 1.27 | 0.82 |
| V39.9-D14 | 103 | 14 | 12 | 39.9 | 20.1 | 18 | 24 | 100° | 9.30 | 5.10 |
| V26 8-D10 | 28 | 10 | 8 | 26.8 | 13 | 11 | 16.7 | 100° | 5.36 | 2.76 |
| V75-D25 | 600 | 25 | 20 | 75 | 30.1 | 28 | 45 | 100° | 2.93 | 2.11 |
| LV608 | 53 | 4.763 | 8 | 27 | 14 | 14 | 14.06 | 70° | 5.36 | 2.75 |
| V75-d30 | 600 | 30 | 30 | 75 | 30.1 | 28 | 45 | 100° | 2.93 | 2.11 |
| V693 | 0.3 | 1.2 | 3 | 10 | 3 | 3 | 5.53 | 60° | 0.55 | 0.18 |
LV / V 型导轨滚轮的核心优势与应用
🧹 卓越的“自洁”排尘功能
V 型槽设计在轨道上滚动时，能像犁地一样将轨道表面的灰尘、铁屑排出槽外。极其适合木工机械、石材切割等恶劣粉尘环境。
💪 强大的抗冲击与重载支撑
内部采用相当于双列角接触球轴承的高刚性结构，配合加厚加宽的外圈，能够抵抗剧烈的横向冲击与震动。
⚙️ 广泛适配与纠偏能力
无论是大角度的 120度 V 槽，还是紧凑型的 W 槽，都能自适应一定的安装误差，广泛应用于金属线材校直机、自动感应门、电梯导向与物流分拣线。
B2B 采购常见问题 (FAQ)
LV 系列和表格下面的 VW 系列有什么区别？
LV 是标准的 V 型槽滚轮轴承。而 VW 系列 则采用了类似 W 型的剖面设计，这种设计能进一步增加与导轨或线材的接触面积，提供更强悍的抗倾覆能力和更高的承载极值。
参数表里的“dw”是什么意思？
dw 是指与该滚轮轴承 V 槽完美匹配的“圆柱导轨”或“金属线材”的直径。例如 LV20/8 的 dw 为 10mm，代表它最适合在 10mm 粗的圆轴导轨上运行。
