LFR 系列高精度导轨滚轮轴承
NLHB 制造的 LFR 系列导轨滚轮轴承 是线性导轨应用中最广泛、经济实用的产品，完美适配圆柱形导轨。其采用卓越的两点 60 度接触设计，摩擦阻力极小，运行平稳且噪音极低。内部双列角接触结构配合加厚的外圈，使其能够轻松承载极高的径向与轴向负荷。
适配导轨: 圆柱形直线导轨 (Cylindrical track)
互换型号: 可完美替换 NIKO 全系对应型号
密封形式: 金属防尘盖 (KDD) / 橡胶密封 (NPP)
材质选项: 优质轴承钢 / 耐腐蚀不锈钢
定制服务: 支持配装同心轴或偏心轴后按套供应
产地直供: 中国浙江慈溪 (NLHB 源头工厂)

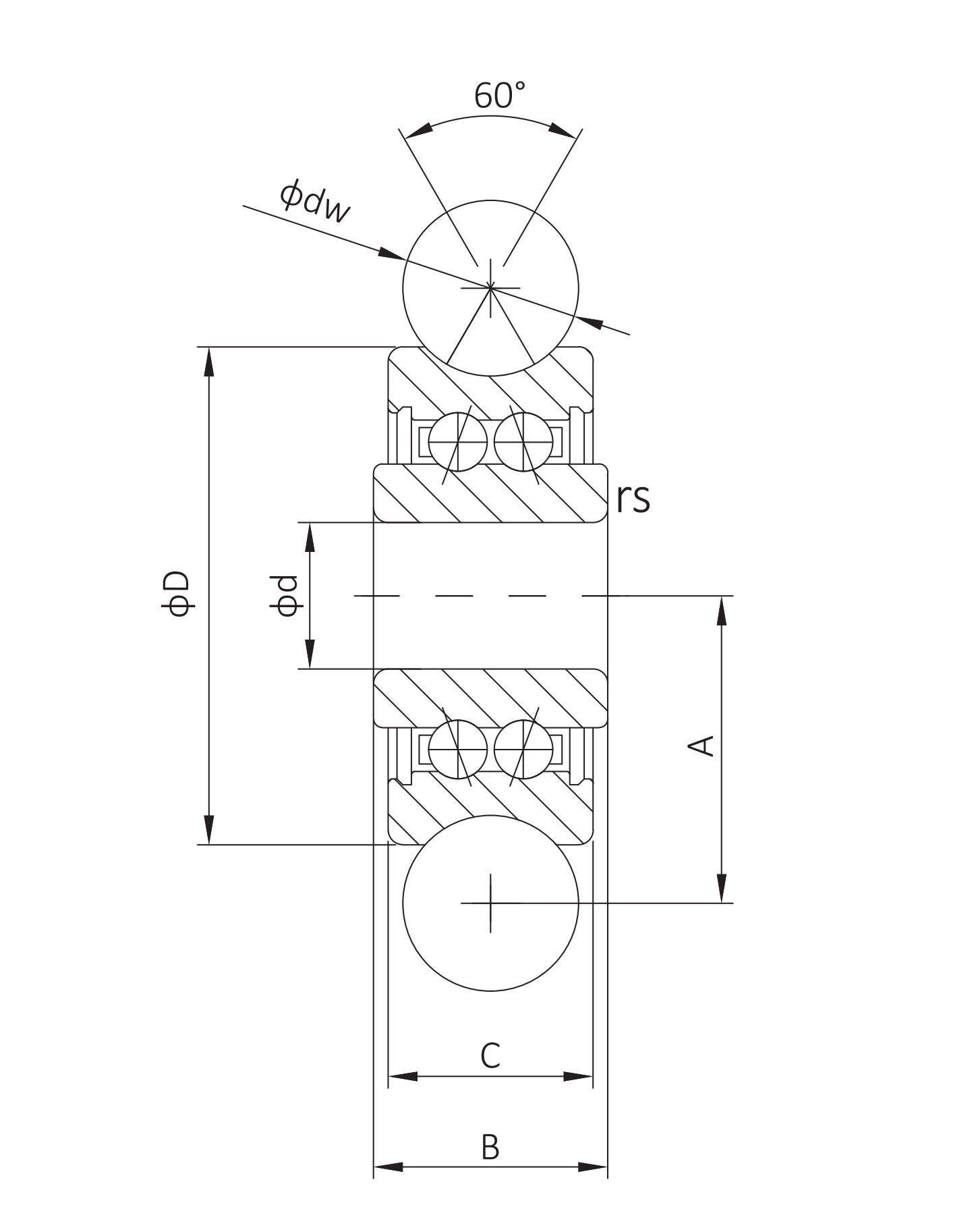

LFR 系列官方尺寸与技术参数表
* 表格中重量单位已优化为克 (g)。KDD 代表金属防尘盖，NPP 代表橡胶密封圈。我们常备大量库存，支持极速发货。
| 型号 (NLHB) | 互换型号 (NIKO) | 导轨外径 Φdw | 内径 d | 外径 D | 外圈宽 C | 内圈宽 B | 额定载荷 (kN) Load Rating | 重量 (g) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 动载 Cw | 静载 Cow | 动载 Fr | 静载 For | ||||||||
| LFR50/4NPP | – | 5 | 4 | 13 | 6 | 7 | 1.05 | 0.85 | 1.15 | 1.60 | 7 |
| LFR50/5-4KDD | R50/5-4ZZ | 4 | 5 | 16 | 7 | 8 | 1.20 | 0.86 | 1.30 | 1.78 | 9 |
| LFR50/5-4NPP | R50/5-4 2RS | 4 | 5 | 16 | 7 | 8 | 1.20 | 0.86 | 1.30 | 1.78 | 9 |
| LFR50/5KDD | R50/5-6ZZ | 6 | 5 | 17 | 7 | 8 | 1.27 | 0.82 | 1.30 | 1.78 | 10 |
| LFR50/5NPP | R50/5-6 2RS | 6 | 5 | 17 | 7 | 8 | 1.27 | 0.82 | 1.30 | 1.78 | 10 |
| LFR50/8KDD | R50/8-6ZZ | 6 | 8 | 24 | 11 | 11 | 3.67 | 2.28 | 1.30 | 4.56 | 20 |
| LFR50/8NPP | R50/8-6 2RS | 6 | 8 | 24 | 11 | 11 | 3.67 | 2.28 | 1.30 | 4.56 | 20 |
| LFR5201KDD | R201-10ZZ | 10 | 12 | 35 | 15.9 | 15.9 | 8.50 | 5.10 | 5.10 | 10.20 | 80 |
| LFR5201NPP | R201-10 2RS | 10 | 12 | 35 | 15.9 | 15.9 | 8.50 | 5.10 | 5.10 | 10.20 | 80 |
| LFR5202NPP | R202-12 2RS | 12 | 15 | 45 | 15.9 | 15.9 | 9.70 | 6.10 | 5.80 | 11.20 | 100 |
| LFR5301KDD | R301-10ZZ | 10 | 12 | 42 | 19 | 19 | 13.00 | 7.70 | 7.50 | 14.20 | 100 |
| LFR5301NPP | R301-10 2RS | 10 | 12 | 42 | 19 | 19 | 13.00 | 7.70 | 7.50 | 14.20 | 100 |
| LFR5302KDD | R302-10ZZ | 10 | 15 | 47 | 19 | 19 | 16.20 | 9.20 | 6.20 | 18.40 | 170 |
| LFR5302NPP | R302-10 2RS | 10 | 15 | 47 | 19 | 19 | 16.20 | 9.20 | 6.20 | 18.40 | 170 |
| LFR5201-12KDD | R5201-12ZZ | 12 | 12 | 35 | 15.9 | 15.9 | 8.40 | 5.00 | 5.10 | 10.00 | 85 |
| LFR5201-12NPP | R5201-12 2RS | 12 | 12 | 35 | 15.9 | 15.9 | 8.40 | 5.00 | 5.10 | 10.00 | 85 |
| LFR5201-14KDD | R5201-14ZZ | 14 | 12 | 40 | 18 | 20 | 8.90 | 5.00 | 6.70 | 12.10 | 95 |
| LFR5201-14NPP | R5201-14 2RS | 14 | 12 | 40 | 18 | 20 | 8.90 | 5.00 | 6.70 | 12.10 | 95 |
| LFR5204-16KDD | R5204-16ZZ | 16 | 20 | 52 | 20.6 | 22.6 | 16.80 | 9.50 | 12.10 | 16.60 | 230 |
| LFR5204-16NPP | R5204-16 2RS | 16 | 20 | 52 | 20.6 | 22.6 | 16.80 | 9.50 | 12.10 | 16.60 | 230 |
| LFR5206-20KDD | R5206-20ZZ | 20 | 25 | 72 | 23.8 | 25.8 | 29.50 | 16.60 | 20.70 | 33.20 | 250 |
| LFR5206-20NPP | R5206-20 2RS | 20 | 25 | 72 | 23.8 | 25.8 | 29.50 | 16.60 | 20.70 | 33.20 | 250 |
| LFR5206-25KDD | R5206-25ZZ | 25 | 25 | 72 | 23.8 | 25.8 | 29.20 | 16.40 | 23.10 | 32.80 | 250 |
| LFR5206-25NPP | R5206-25 2RS | 25 | 25 | 72 | 23.8 | 25.8 | 29.20 | 16.40 | 23.10 | 32.80 | 250 |
| LFR5207-30KDD | R5207-30ZZ | 30 | 30 | 80 | 27 | 29 | 38.00 | 20.80 | 21.40 | 36.20 | 660 |
| LFR5207-30NPP | R5207-30 2RS | 30 | 30 | 80 | 27 | 29 | 38.00 | 20.80 | 21.40 | 36.20 | 660 |
| LFR5208-40KDD | R5208-40ZZ | 40 | 40 | 98 | 36 | 38 | 54.80 | 29.00 | 55.00 | 58.00 | 1360 |
| LFR5208-40NPP | R5208-40 2RS | 40 | 40 | 98 | 36 | 38 | 54.80 | 29.00 | 55.00 | 58.00 | 1360 |
LFR 导轨滚轮的核心优势与应用
🔄 两点 60度 接触设计
滚轮与圆柱导轨的接触面积被精心优化为 60 度两点接触，在保证强悍的导向性能的同时，将运行摩擦降至最低。
🛡️ 丰富的防尘与材质选项
内部填充长寿命高级多用途油脂。标配金属防尘盖(KDD)或橡胶密封(NPP)，更可采用耐腐蚀不锈钢材质定制，无惧恶劣工况。
⚙️ 自动化直线运动首选
广泛应用于自动化滑台、数控机床门禁系统、木工机械及各种需要平稳、静音、高速度运行的线性运动模块中。
B2B 采购常见问题 (FAQ)
后缀 KDD 和 NPP 分别代表什么意思？
在我们的 LFR 滚轮系列中，KDD 代表双面采用金属防尘盖（等同于普通轴承的 ZZ），适合低阻力、多粉尘环境；NPP 代表双面采用橡胶密封圈（等同于 2RS），具有更强的防水防污能力。
我可以买到带“偏心轮”或“同心轮”的成品总成吗？
完全可以！作为实体源头工厂，NLHB 不仅生产 LFR 滚轮裸件，我们还可以根据您的图纸，将轴承与偏心轴或同心轴装配好，进行按套供应，直接方便您在导轨上安装调试。
